Substituição da Cabeça de Impressão

Procedimento de Substituição

Quando você precisar substituir uma cabeça de impressão, siga o procedimento abaixo.

• Assista ao filme

Importante

• Não toque nos contatos elétricos (A) ou no ejetor da cabeça de impressão (B) em uma cabeça de impressão. A impressora poderá não imprimir corretamente se você tocá-los.



• Substitua uma cabeça de impressão imediatamente e não deixe a impressora com a cabeça de impressão removida.

1. Verifique se a impressora está ligada.

2. Selecione (Configuração) na tela INÍCIO.

   • Usando a tela sensível toque

   A tela menu de configuração será exibida.

3. Selecione Manutenção (Maintenance).

   A tela Manutenção (Maintenance) será exibida.

4. Selecione Substituição da cabeça (Head Replacement).

   A tela Confirmação será exibida.



5. Selecione Iniciar (Start).

6. Abra a unidade de digitalização/tampa (C).



   Importante

   • Se a tinta manchar a cabeça de impressão e/ou o interior da impressora, limpe-os com um pano macio umedecido com água antes da instalação. Cuidado para a tinta não entrar em contato com sua roupa ou com o ambiente ao trocar a cabeça de impressão.

   • Não toque nas peças metálicas ou em outras peças no interior da impressora.

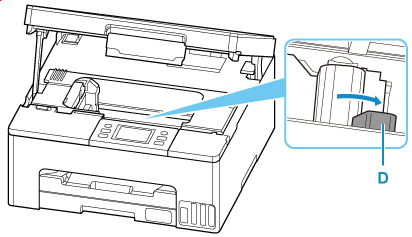

7. Vire a alavanca da válvula de tinta (D) para a direita.



8. Quando a mensagem de conclusão for exibida, selecione OK.

   O suporte da cabeça de impressão (E) se move.



   Cuidado

   • Não segure o suporte da cabeça de impressão para pará-lo ou movimentá-lo à força enquanto o suporte da cabeça de impressão estiver funcionando. Não toque no suporte da cabeça de impressão até sua parada completa.

9. Remova a cabeça de impressão.

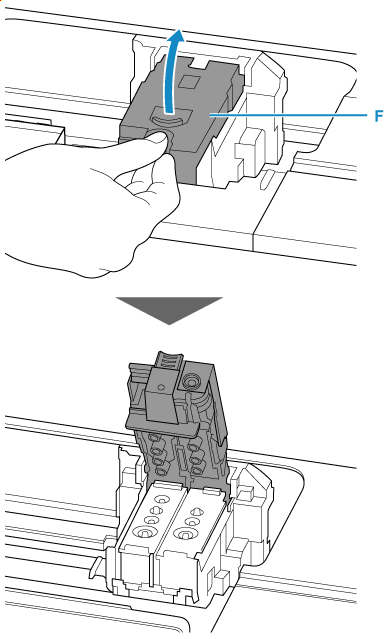

   1. Pince as guias e abra a tampa de fixação da cabeça de impressão (F).

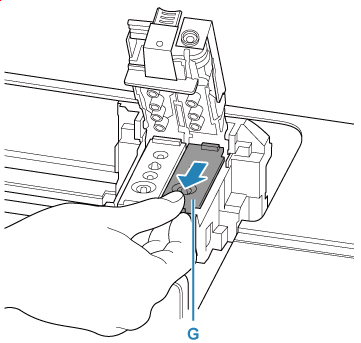

   2. Puxe a cabeça de impressão (G) e mova-a ligeiramente na sua direção.



   3. Retire a cabeça de impressão.



   Importante

   • Manuseie o cabeça de impressão com cuidado para não manchar a roupa nem a área ao redor.

10. Prepare uma nova cabeça de impressão.

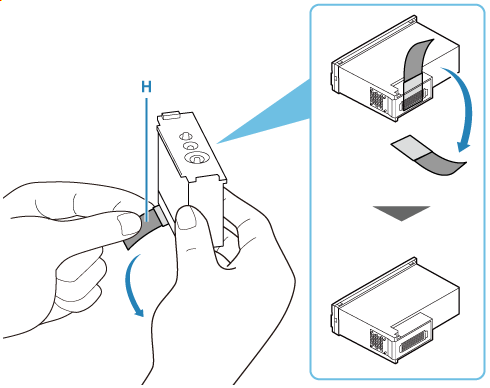

    Remova a fita de proteção (H) com cuidado.



    Importante

    • Não toque nos contatos elétricos ou no ejetor da cabeça de impressão em uma cabeça de impressão. A impressora poderá não imprimir corretamente se você tocá-los.

11. Instale a cabeça de impressão.

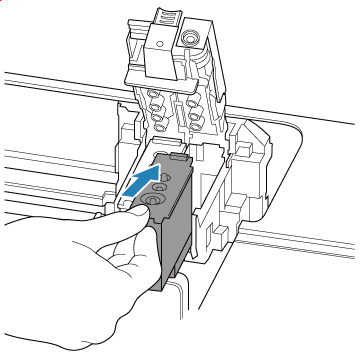

    1. Coloque uma nova cabeça de impressão no suporte da cabeça de impressão.

       Instale a cabeça de impressão C (colorida) no suporte da cabeça de impressão da esquerda e a cabeça de impressão B (preta) no suporte da cabeça de impressão da direita.

       Certifique-se de verificar a etiqueta e instalar as cabeças de impressão corretamente.

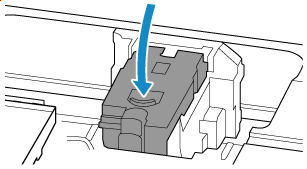

    2. Feche a tampa de fixação da cabeça de impressão para travar a cabeça de impressão no lugar.

       Empurre a tampa de fixação da cabeça de impressão até ela encaixar.

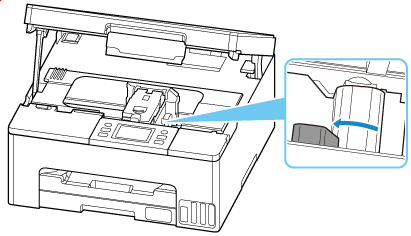

12. Vire a alavanca da válvula de tinta totalmente à esquerda.



13. Feche a unidade de digitalização/tampa.

    Para fechar a unidade de digitalização/tampa, levante-a uma vez e, em seguida, feche-a com cuidado.



    Nota

    • Se a mensagem de erro aparecer no tela sensível ao toque após o fechamento da unidade de digitalização/tampa, realize a ação adequada.

      • Quando ocorreu um erro

    • Se a cabeça de impressão estiver desalinhada, como indicado por linhas pautadas impressas desalinhadas ou sintomas similares, ajuste a posição da cabeça de impressão.
